Conectores de enjuague

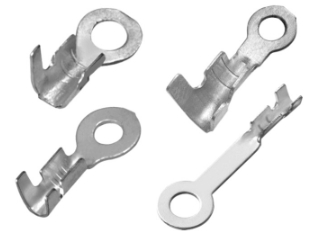

Cómo verificar el estado de engarzado en los conectores de engarzado

La calidad de enjuague de los conectores de engarzado es un factor clave para garantizar el rendimiento final de interconexión. We can judge whether the crimp condition is good by the following situations, including: whether the terminal stamping is damaged, the terminal stamping is not bent, the insulation in the terminal window but the wire crimp is not insulated, the insulation crimp does not pierce the wire, the edge crimp is correctly included, the brush is visible after the wire is crimped, the brush is not in the connection area, whether there is a tapered hole, and the micrometer across the insulation crimp está en la ventana de tolerancia.

Es necesario verificar si las terminales de hardware de estampado están correctamente roces. Ya sea que se eninezca a mano o a la máquina, debe verificar cuidadosamente cada conexión. El enrollamiento incorrecto acortará en gran medida la vida útil de los conectores de engarzado e incluso será un peligro de seguridad.

Debido a que cada tipo de conector y especificación tiene una tolerancia de espesor diferente, la medición de espesor del engarzamiento del cable se puede usar como un indicador de referencia. El grosor incorrecto no solo acorta la vida, sino que incluso puede hacer que la conexión sea inestable y se desmorone rápidamente, lo que eventualmente causa pérdidas.

Cómo hacer un buen engarzado

Si el estado de engarzado es ideal puede afectar directamente la durabilidad del uso, especialmente en entornos hostiles.

En primer lugar, debemos dejar en claro que todos los conectores son adecuados para una pequeña gama de tamaños de alambre.

Los tamaños inapropiados de cables seleccionados y conectores de engarzado conducirán a un bajo rendimiento eléctrico y una resistencia mecánica insuficiente, lo que eventualmente conducirá a una durabilidad reducida.

Una pequeña cantidad de desgaste o contaminación en el troquel de engaño también puede causar problemas con el enrollamiento, pero dado que hay muchos tipos de enrging, necesitamos explicar diferentes métodos según diferentes situaciones.

Tecnología de procesamiento HY

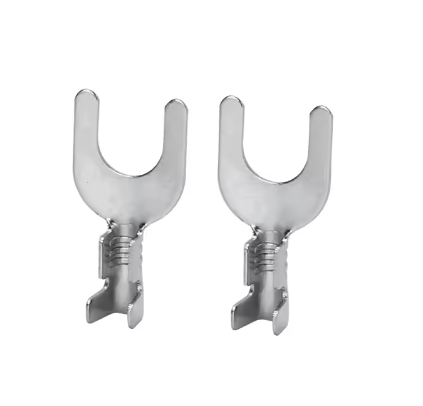

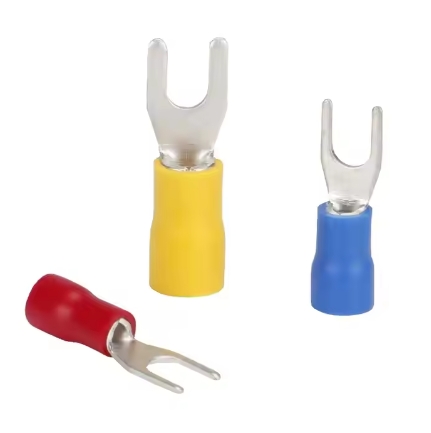

Requisitos técnicos para el bloque de terminal eléctrico, terminal de espadas, resorte de corona, tapón de plátano y otros tipos:

1. El material principal es principalmente latón H62 sin requisitos específicos, y el material del resorte de tambor de resorte de corona es principalmente de cobre berilio;

2. Estándar de electroplatación: no todos los materiales pueden cubrirse con revestimiento de oro, por lo que antes de la recubrimiento de oro, una capa de níquel se colocará como anteriormente para garantizar el efecto del recubrimiento de oro. El estándar de especificación convencional del revestimiento de oro a base de níquel es que el grosor del revestimiento de níquel es de 50 ~ 80U, el grosor del revestimiento de oro es ≥2U y la pureza del oro utilizada en el enchapado es ≥99.8%. Aplicar agente protector de película sólida.

3. La superficie del producto debe ser suave, sin oxidación para garantizar la practicidad y sin rebabas para garantizar que el producto no se afloje debido al intervalo de rebabas sin comprimir.

4. El hardware no debe tener marcas de herramientas, marcas de abrazadera o bordes afilados para garantizar la calidad del producto.

5. Hy requisitos de calidad de alta precisión, la tolerancia no especificada es de ± 0.02.

Especificaciones estándar para requisitos de selección de material de estampado terminal:

1. Material: latón, bronce de fósforo, bronce, materiales personalizados se admiten en circunstancias especiales, el grosor suele ser 0.2, 0.25, 0.3, etc.;

2. La apertura del extremo femenino no puede ser sesgada, y la cabeza redonda del extremo masculino no puede torcerse para garantizar la calidad del producto;

3. El arco de la tira de material 1M no puede exceder los 5 mm;

4. La superficie de todos los conectores de engarzado no se puede aplastar, deformarse u oxidar;

5. Todas las tolerancias marcadas son las dimensiones de control clave;

Especificaciones para la electroplatación:

1. Requisitos de apariencia: Sin oxidación, amarillamiento, ennegrecimiento, azulado, púrpura, enganche, pies altos y bajos, etc.

2. Requisitos de rendimiento de electroplatización: base completa de níquel 50u "-80u", chapado de oro 1U ", punto de medición de 3 mm;

3. Debe ser sometido a 260 grados de alta temperatura, y no hay decoloración, ennegrecimiento, amarillamiento, ampollas, desprendimiento y otros fenómenos adversos en 5 segundos;

4. Se requiere una prueba de rendimiento de placas de estaño y la tasa de cobertura de recubrimiento de estaño es superior al 95%;

5. Se requiere una prueba de rendimiento de pulverización de sal, la concentración de agua salada es del 5%y dura 24 horas en un entorno con una temperatura de 35 ℃, sin oxidación y ennegrecimiento y otros fenómenos adversos;

6. Es necesario hacer una prueba de pelado: no hay fenómeno de pelado del recubrimiento en la superficie curva;

7. La electroplatación del producto debe cumplir con los requisitos de ROHS de protección ambiental verde.

8. Todos los puntos de medición y parte de la superficie de medición se electroplacan de acuerdo con los requisitos del punto de medición (la parte del punto de medición es generalmente la parte clave del recubrimiento y la conducción de estaño)

Por qué elegir hy

Materiales de alta calidad: nuestros terminales de PCB están hechos de cobre puro de alta potencia, lo que garantiza una excelente conductividad y durabilidad.

Dimensiones precisas: con una precisión de hasta 0.08 mm, estos terminales eléctricos pueden ajustar perfectamente dispositivos electrónicos como automóviles, maquinaria y electrodomésticos.

Multi-usos: este producto se puede utilizar en una variedad de aplicaciones especificadas por el cliente, incluidas cajas de control eléctrico, computadoras y otros dispositivos electrónicos.

Tratamiento de la superficie personalizable: los terminales pueden ser chapados en níquel, chapado en zinc, chapado en estaño, chapado en oro, plateado, etc. de acuerdo con los requisitos del cliente para garantizar la compatibilidad con diferentes dispositivos.

Cumplimiento de los estándares internacionales: nuestros terminales PCB están certificados ISO 9001: 2015, proporcionando a los clientes garantía de calidad y confiabilidad.
